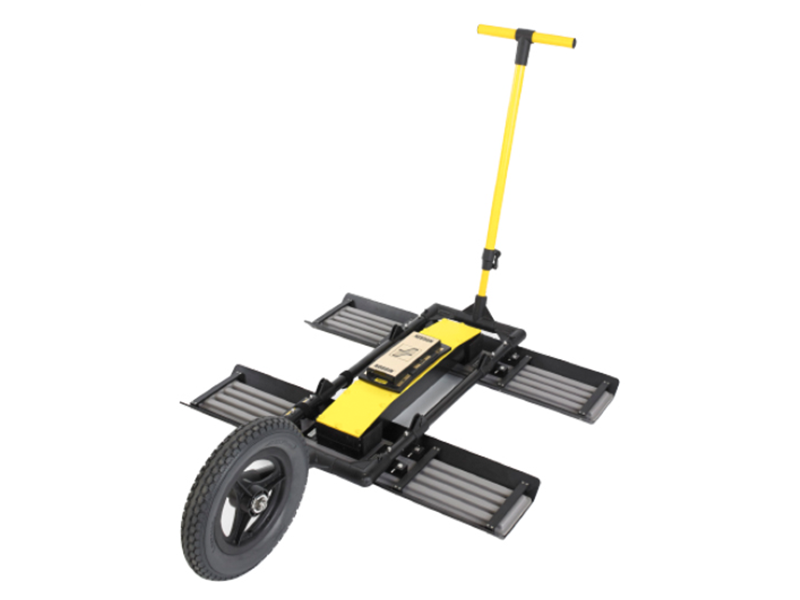

便携式地质雷达 Noggin

利用高频电磁波反射来确定地下目标体位置与埋深,测试方便、操作简单、配置轻便,适合不同场地,数据存储可为数字或图像格式,可用后处理软件进行3D处理。


咨询
关键特性技术参数应用领域
  • Noggin系列地质雷达是利用高频电磁波的反射来确定地下目标体的位置与埋深,是一种工程勘察的技术和手段
  • 坚固、防水、防尘的设计使Noggin智能地质雷达系统可在不同的环境、极端温度或气候条件下运行
  • 大深度探测:100MHz天线可满足20米深度范围的探测
  • 手触屏操作及手动操作屏幕
  • 可适应各种地形探测:四轮、双轮、单轮配置
  • 轻便的模块化构成便于快捷拆卸、运输、安装与测量
  • 测距轮和GPS定位的系统外设装备为测量提供准确的位置信息
  • 主机内置的Wifi模块可以实时把测量成果传输到指定终端
  • 可实现三维网格测量:现场实时显示剖面和水平切片
  • 现场实时显示测量轨迹,测试结果直观明了,可现场确定目标体位置和埋深
  • 可选外接高精度GPS天线
屏幕: 屏幕对角线长20厘米,能见度高,阳光下可视,耐用手触屏(带手套也可操作)背景光度可调
电源: 11~18V,最大4A
天线中心频率: 100MHz、250MHz、500MHz、1000MHz
前后屏蔽: >20dB
雷达PC接口: 115KB, RS232
存储: 8GB内存
无线传输: 集成模块:Wi-Fi
音频: 内置扬声器
端口: USB数据传输 RS232串口可外接GPS
内置GPS精度: GPS/GLONASS(+/-10m)
预设视窗深度: 2.5, 5, 7.5, 10, 15m
(可自行更改): -50,100,150,200,300ns
采集速度: 100KMHz
PC机6或DVL(输出格式): PCX数码图像格式
工作温度 –40℃ ~ 50℃
工作环境: IP65
  • 地下管线探测
  • 考古勘探
  • 钢筋混凝土结构探测
  • 道路铺层与路基探测
  • 工程地质与环境评价
  • 地质灾害勘察
  • 浅层地质勘测
  • 矿山勘探
  • 军事目标探测
  • 农业与林业
  • 冰川与积雪
  • 地下存储罐探测
  • 桥梁及船甲板损伤及腐蚀探测
  • 犯罪现场探查
