通过利用三维激光扫描仪实地的对整个测区内部历史建筑内外、文物进行扫描，获取整体的三维点云数据，这些重要的基础信息为最基础的、高精度的数据源。通过利用天宝的REALWORKS三维点云处理软件将整体三维点云拼接完整，在点云基础上可进行相关的切片处理、目标提取、正射影像制作、三维建模等操作。并且也可以通过第三方软件对三维点云进行轻量化处理，构建出与实际现场状况相符的三维模型，后续利用CAD、CASS对建筑的平、立、剖面图进行全方位绘制，希望能够全方位的将实际三维建筑信息展现出来，并有效的提取其自身的相关信息进行广泛应用。

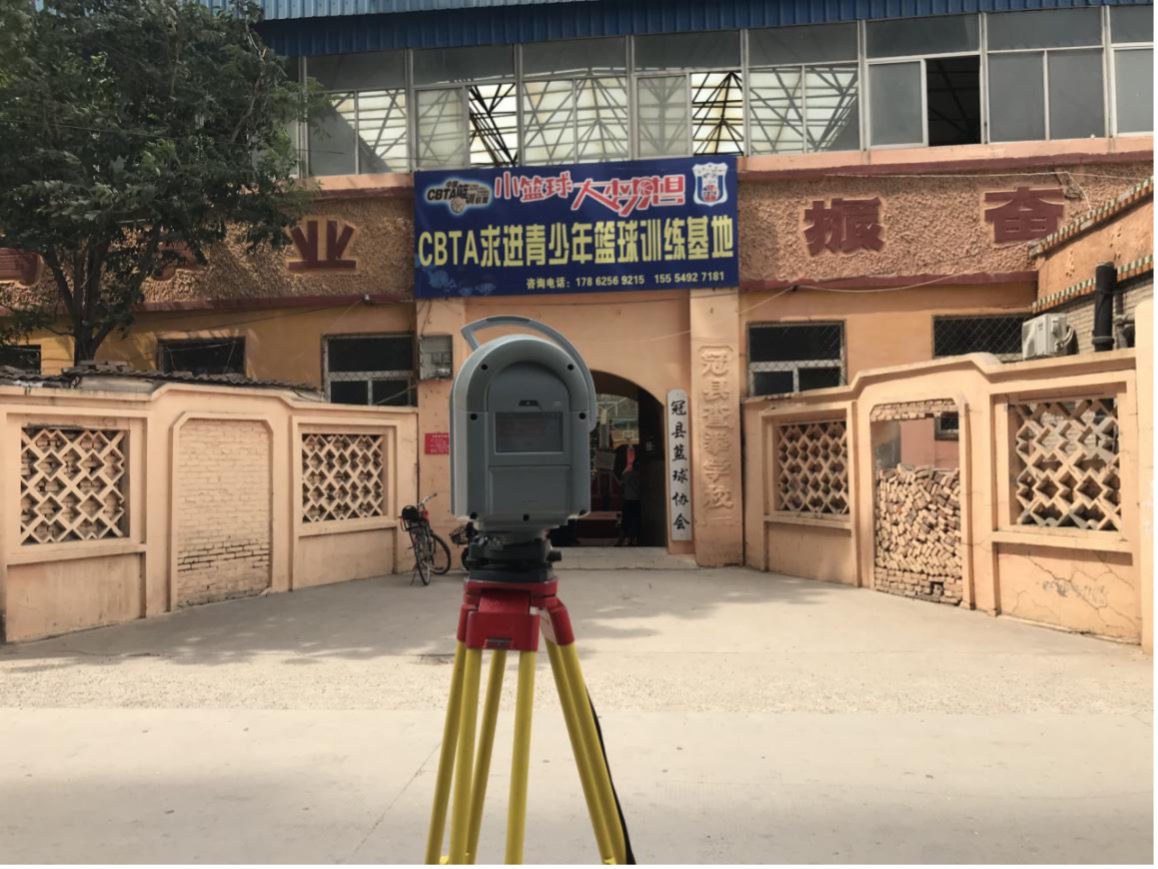

图1 外业实地扫描
相关设备
Trimble TX8 高速激光三维扫描仪
| 速度快: | 普通外业数据采集3分钟便可完成一站数据采集。 |
| 精度高: | 120米范围内，可达1mm精度。 |
| 距离远: | 对于宽广的区域，TX8扫描范围可达340米扫描测程。 |
| 自动化: | 可以实现软件自动配准处理。 |
| 高兼容: | 所应用的不但可以识别多种数据格式，同时还可导出Dwg、Dxf等数据格式，能够在CAD或其他软件中加载并处理。 |
| 无标靶作业: | 本方案打破了传统的扫描仪作业过程使用标靶的局限，使作业更简单。 |
软件简介
Trimble Realworks是专为当今各种扫描应用来设计的、功能强大的办公软件，可从各种三维激光扫描仪导入丰富的数据并将其转换为引人注目的三维成果。
- 配准、可视化、浏览、管理扫描仪点云数据
- 管理、处理和分析大数据集
- 无标靶自动配准，生成报告
- 集成来自Trimble GNSS、全站仪和3D数据
- 导出CAD设计包
- 发布项目数据包供单独浏览、测量、注解
- 5个版本适应不同应用场景

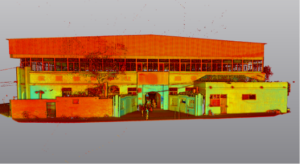

图2 室外点云数据

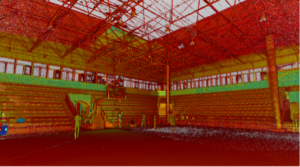

图3 室内点云数据
利用三维点云后期绘制相应二位矢量图，绘制顺序为立面图-平面图-剖面图；
首先需要绘制每个建筑的四个立面图，通多对每个建筑的每个立面进行多次切片，逐一导入CAD中进行精细绘制，逐渐将整体建筑立面信息全部体现绘制出来。

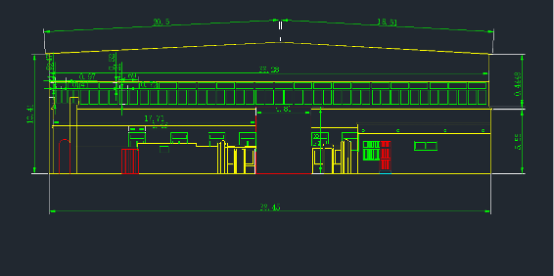

图4 南立面图

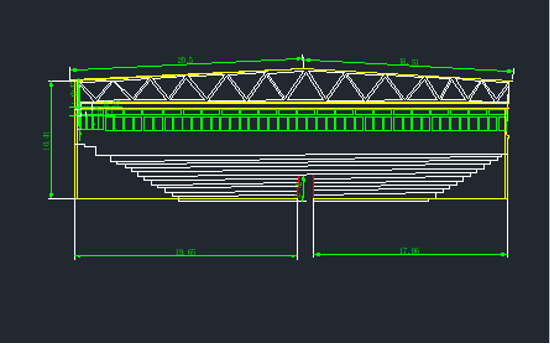

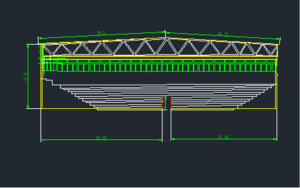

图5 剖面图
