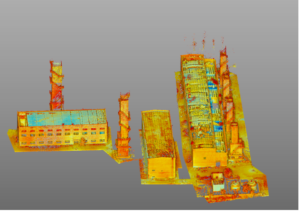

通过利用三维激光扫描仪实景复制的技术对整个废弃工厂内部与外部进行全要素、全方位的扫描,获取整体的三维点云数据,这些重要的基础信息为最基础的、高精度的数据源。通过利用天宝的REALWORKS三维点云处理软件将整体三维点云拼接完整,在点云基础上可进行相关的切片处理、目标提取、正射影像制作、三维建模等操作。外业获取的高精度数据可以通过第三方软件对三维点云进行轻量化处理,构建出与实际现场状况相符的三维模型,并可通过获取到的高精度的数据源来绘制其建筑的立面、平面、剖面的二维平面图,进而得出改造建筑即废弃工厂的整体三维信息和各立面二维信息,并通过获取到的信息计算出本次废弃工厂建筑改造翻新的项目成本以及工程预算。

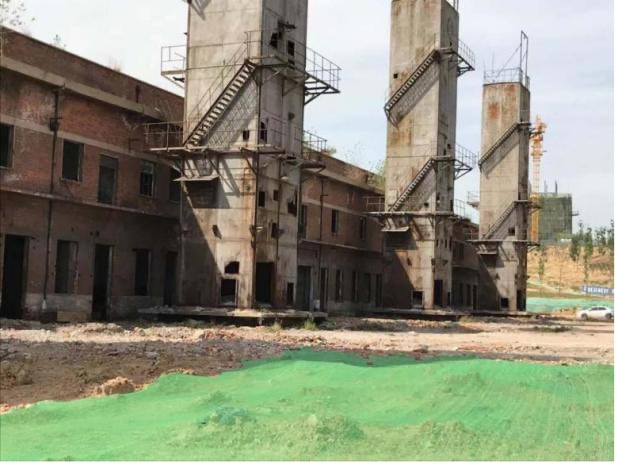

现场踏勘,制定外业数据采集方案,包括控制方案、测站设置方案、标靶布设方案和纹理采集方案。
相关设备
Trimble TX8 高速激光三维扫描仪
速度快: | 普通外业数据采集3分钟便可完成一站数据采集。 |
精度高: | 120米范围内,可达1mm精度。 |
距离远: | 对于宽广的区域,TX8扫描范围可达340米扫描测程。 |
自动化: | 可以实现软件自动配准处理。 |
高兼容: | 所应用的不但可以识别多种数据格式,同时还可导出Dwg、Dxf等数据格式,能够在CAD或其他软件中加载并处理。 |
无标靶作业: | 本方案打破了传统的扫描仪作业过程使用标靶的局限,使作业更简单。 |

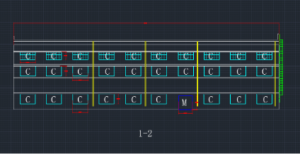

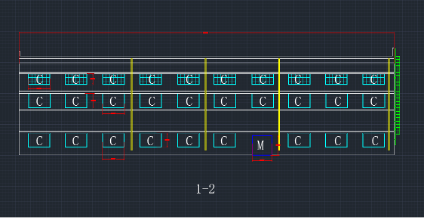

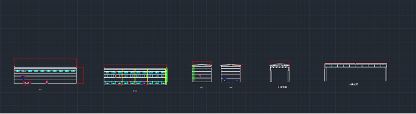

根据拼接之后的扫描点云数据以及近景摄影测量数据,进行废弃工厂的精细测绘,具体包括平面图、立面图、剖面图等二维图纸。

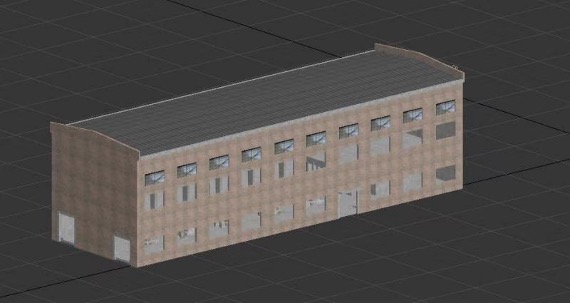

将三维扫点云描数据转成Autodesk支持的RCS格式之后,可以直接进入3D Max软件中进行三维建模,获得数据的三维模型,并且通过三维扫描获取的模型是1:1的真实模型。
软件简介
Trimble Realworks是专为当今各种扫描应用来设计的、功能强大的办公软件,可从各种三维激光扫描仪导入丰富的数据并将其转换为引人注目的三维成果。
- 配准、可视化、浏览、管理扫描仪点云数据
- 管理、处理和分析大数据集
- 无标靶自动配准,生成报告
- 集成来自Trimble GNSS、全站仪和3D数据
- 导出CAD设计包
- 发布项目数据包供单独浏览、测量、注解
- 5个版本适应不同应用场景
