结构检测

近年来，三维激光扫描技术应用在各行各业，其中三维激光扫描技术与BIM 理念的碰撞出来绚烂的火花，两种先进技术的结合引用正逐步为建筑行业所知，在各大建筑设计院里采用三维激光扫描和BIM技术进行工程设计的案例也逐渐增多。

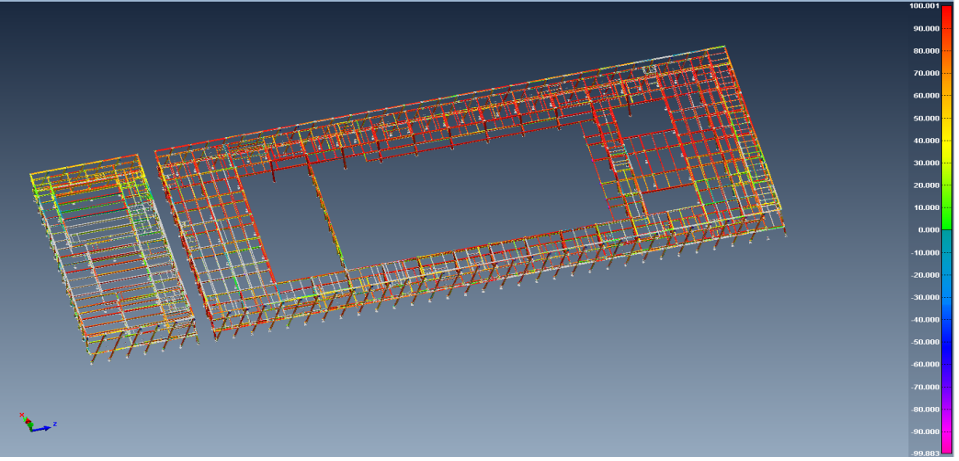

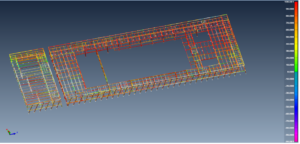

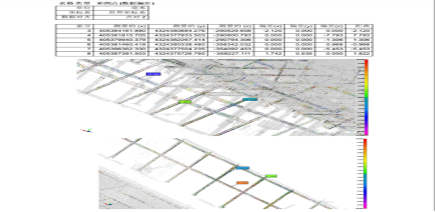

通过利用三维激光扫描仪实地的对整个测区内部建筑、管线等设施进行扫描，获取整体的三维点云数据，这些重要的基础信息为检测提供真实、高精度的数据源。利用特定软件参照真是的三维点云数据成果制作出与实际现场状况相符的三维模型，并将设计模型与制作好的三维模型进行结合、检查、对比、分析设计模型与实际模型的差异，进而实现对设计模型的校验和纠正，使得后续的施工能够正确的进行。

BIM是处理建筑项目设计的新方法，结合三维扫描技术、建物的审查、管理将更有效率，并降低成本，缩短工期。BIM技术是在计算机虚空间中，仿真真实的工程兴建、管理、维护。BIM改变了建筑和工程人员建立和管理设计图则的方法。BIM技术的参数化设计引擎所产生的动态3D模型，可以取代整套的传统CAD图则。BIM将所有数据集中管理，智能关联数据，模型中任何一个检视的变动，都可以连动其他检视作出相应的改变，令设计人员可以更有效地建立、控制和显示设计。BIM令设计工作获得更佳的视像表达、减少失误、节省成本，更易预见成果及有更完善的规划，因为三维激光扫描技术与BIM技术相互结合是传统建筑向现代数字化建筑实施转变的必要手段。对BIM行业的未来发展有着深远意思。

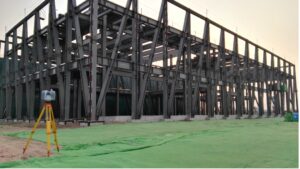

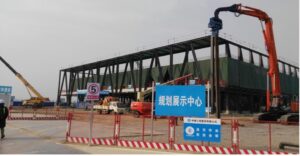

图1 项目现场

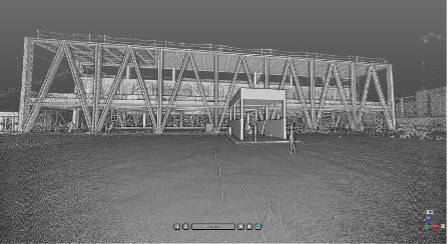

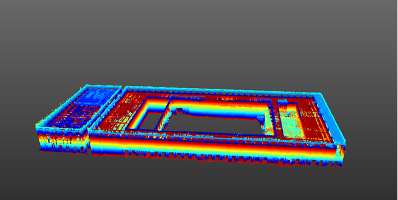

图2 三维点云数据采集

相关设备

Trimble TX8 高速激光三维扫描仪

速度快:	普通外业数据采集3分钟便可完成一站数据采集。
精度高:	120米范围内，可达1mm精度。
距离远:	对于宽广的区域，TX8扫描范围可达340米扫描测程。
自动化:	可以实现软件自动配准处理。
高兼容:	所应用的不但可以识别多种数据格式，同时还可导出Dwg、Dxf等数据格式，能够在CAD或其他软件中加载并处理。
无标靶作业:	本方案打破了传统的扫描仪作业过程使用标靶的局限，使作业更简单。
