建筑物随着时间推移，其外墙饰面砖起鼓、脱落等质量事故不断增多。在外墙装饰上，有关部门虽出台限制设计使用外墙面砖，禁止设计使用外墙瓷质贴面材料，提倡采用涂料饰面,但外墙涂料耐久性和整体美观性效果远远比不上外墙面砖效果，饰面空鼓、脱落的隐患问题仍是业界的一个难题，要保证居民及行人安全，就必须对建筑外墙体立面进行准确的质量把控及可靠的形变分析。使用高精度静态扫描仪进行数据采集，可以完整的保留现场现状，高清照片，毫米级精度点云。后处理软件可以对指定区域进行平整度变化分析，自动生成相应报告作为成果。
外业人员扫描

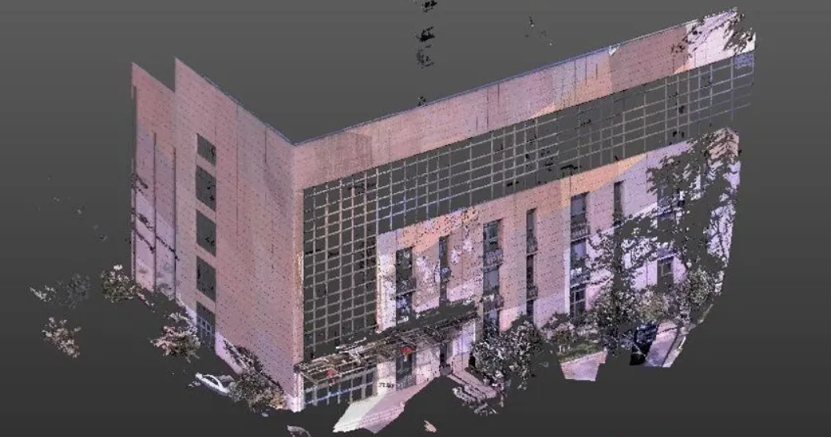

图1 建筑物立面点云

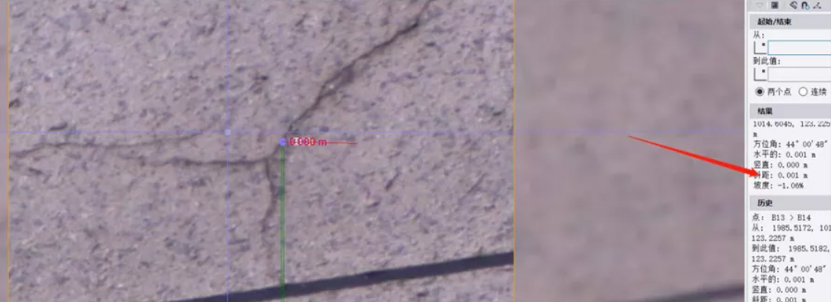

图2 问题区域高清图片及特征点测量

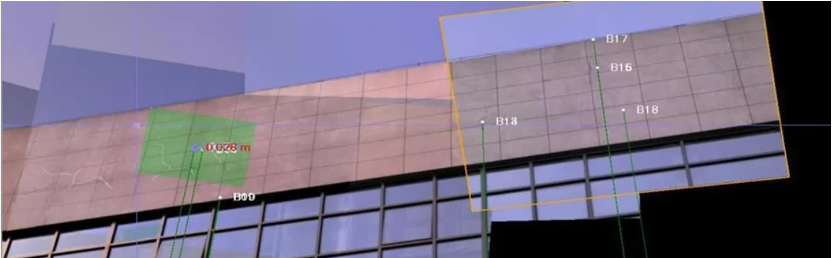

图3 问题区域高清图片

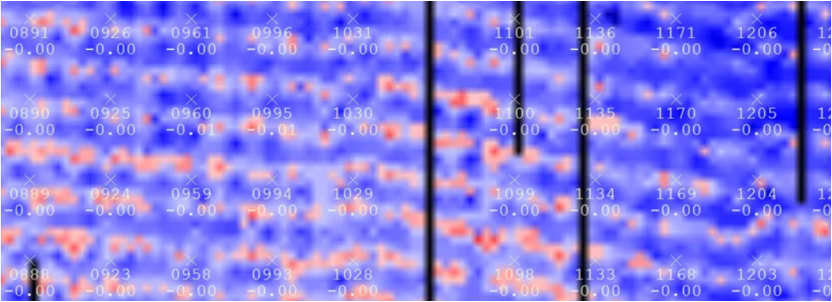

图4 平整度色谱图
图5 精确平整度变化图
相关设备
Trimble TX8 高速激光三维扫描仪
| 速度快: | 普通外业数据采集3分钟便可完成一站数据采集。 |
| 精度高: | 120米范围内，可达1mm精度。 |
| 距离远: | 对于宽广的区域，TX8扫描范围可达340米扫描测程。 |
| 自动化: | 可以实现软件自动配准处理。 |
| 高兼容: | 所应用的不但可以识别多种数据格式，同时还可导出Dwg、Dxf等数据格式，能够在CAD或其他软件中加载并处理。 |
| 无标靶作业: | 本方案打破了传统的扫描仪作业过程使用标靶的局限，使作业更简单。 |
软件简介
Trimble Realworks是专为当今各种扫描应用来设计的、功能强大的办公软件，可从各种三维激光扫描仪导入丰富的数据并将其转换为引人注目的三维成果。
- 配准、可视化、浏览、管理扫描仪点云数据
- 管理、处理和分析大数据集
- 无标靶自动配准，生成报告
- 集成来自Trimble GNSS、全站仪和3D数据
- 导出CAD设计包
- 发布项目数据包供单独浏览、测量、注解
- 5个版本适应不同应用场景
