以色列轻轨隧道竣工验收项目案例
–应用产品TX8、TRW
项目背景
以色列首都特拉维夫红线轻轨是该市轨道交通规划中的第一条轻轨线路，全长23公里，设车站33座，其中地下站10座，地面站23座，沿线将途经市区最繁华商业中心地段，也将是特拉维夫都市区交通量最大的交通线路之一。该项目全部由中国企业中标承建，其项目中的TBM段西标段由中铁隧道集团中标承建，应施工要求，中隧集团采用天宝TX8激光扫描仪对隧道进行三维激光扫描，用于竣工测量，断面测量，隧道中心线提取，指导轨道铺设等。
相关设备
Trimble TX8 高速激光三维扫描仪
| 速度快: | 普通外业数据采集3分钟便可完成一站数据采集。 |
| 精度高: | 120米范围内，可达1mm精度。 |
| 距离远: | 对于宽广的区域，TX8扫描范围可达340米扫描测程。 |
| 自动化: | 可以实现软件自动配准处理。 |
| 高兼容: | 所应用的不但可以识别多种数据格式，同时还可导出Dwg、Dxf等数据格式，能够在CAD或其他软件中加载并处理。 |
| 无标靶作业: | 本方案打破了传统的扫描仪作业过程使用标靶的局限，使作业更简单。 |
解决方案
外业扫描

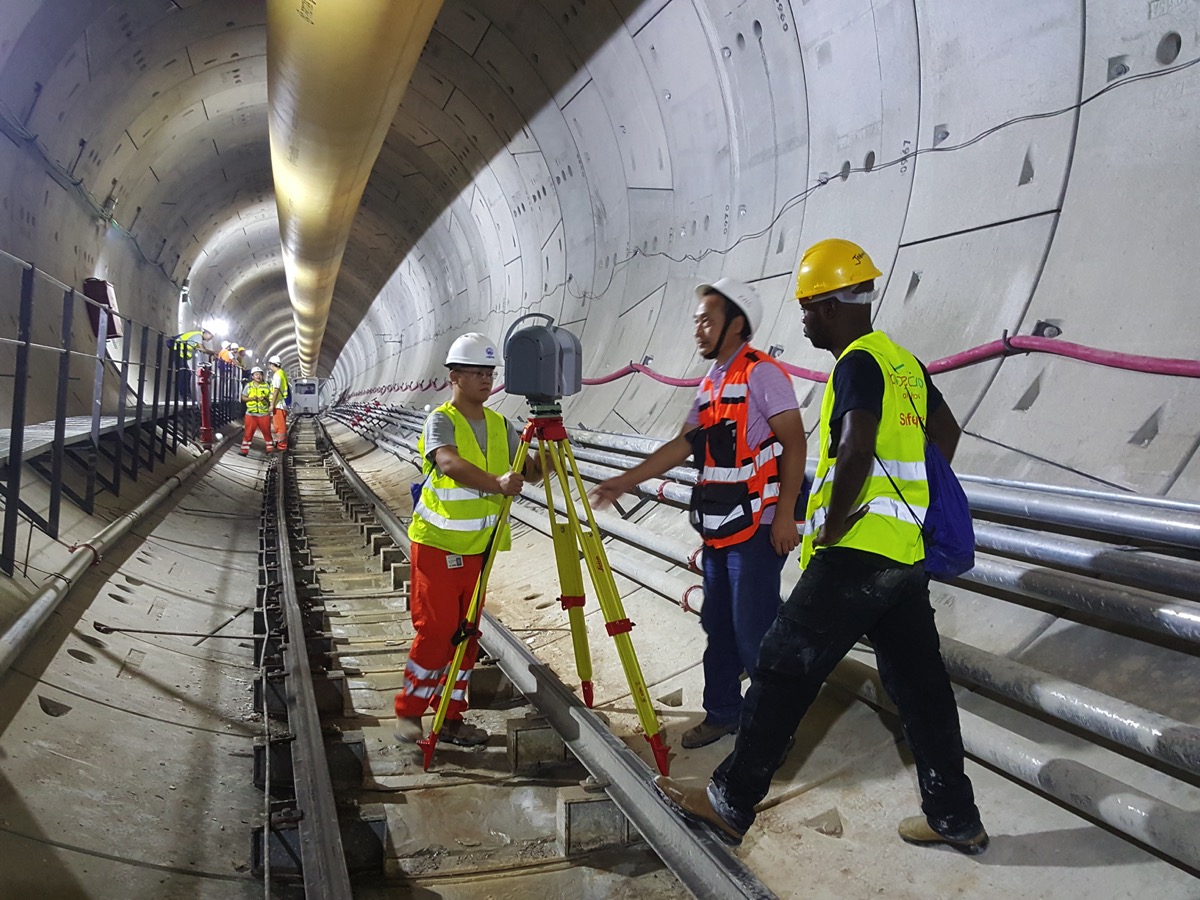

天宝TX8激光扫描仪凭借其专利的闪电技术，每站扫描只需2-3分钟即可完成，同时获取高密度高质量的点云数据。外业采用目标球作业方式，用于测站拼接以及控制点平差。仪器操作简单，设站完成后一键扫描。
内业配准

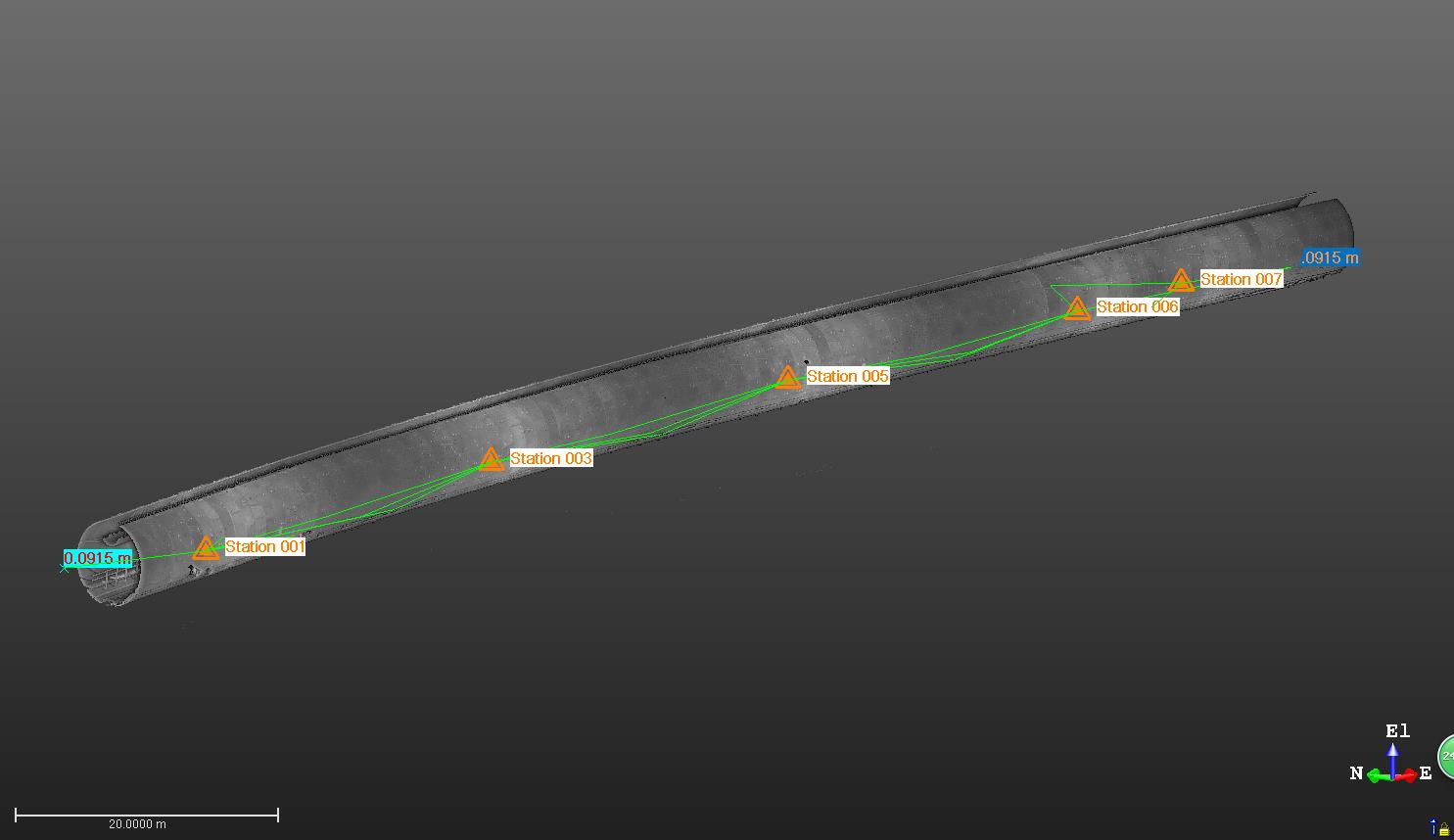

外业完成数据采集后，可直接用Trimble RealWorks软件打开，自动完成配准操作。

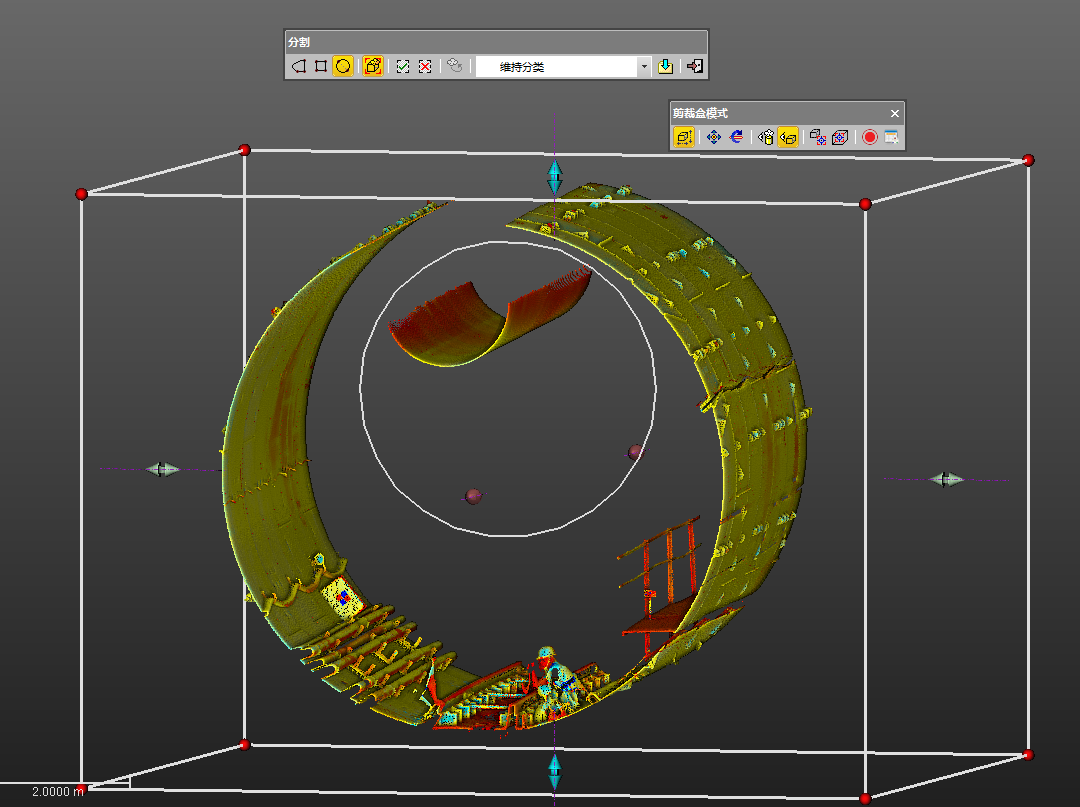

Trimble RealWorks点云处理软件集成丰富的点云编辑工具，通过分割，取样，剪切盒等工具可以方便的过滤掉噪声数据，提取自己所需数据。
断面测量及中线提取

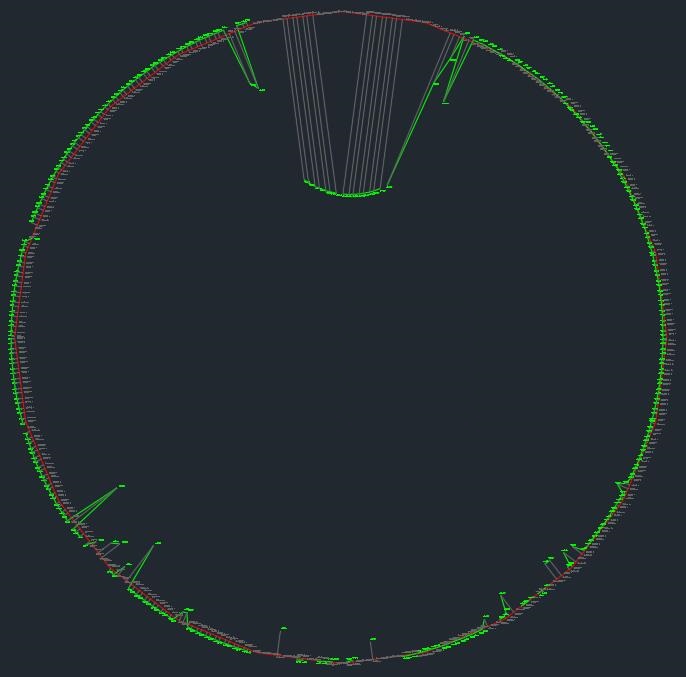

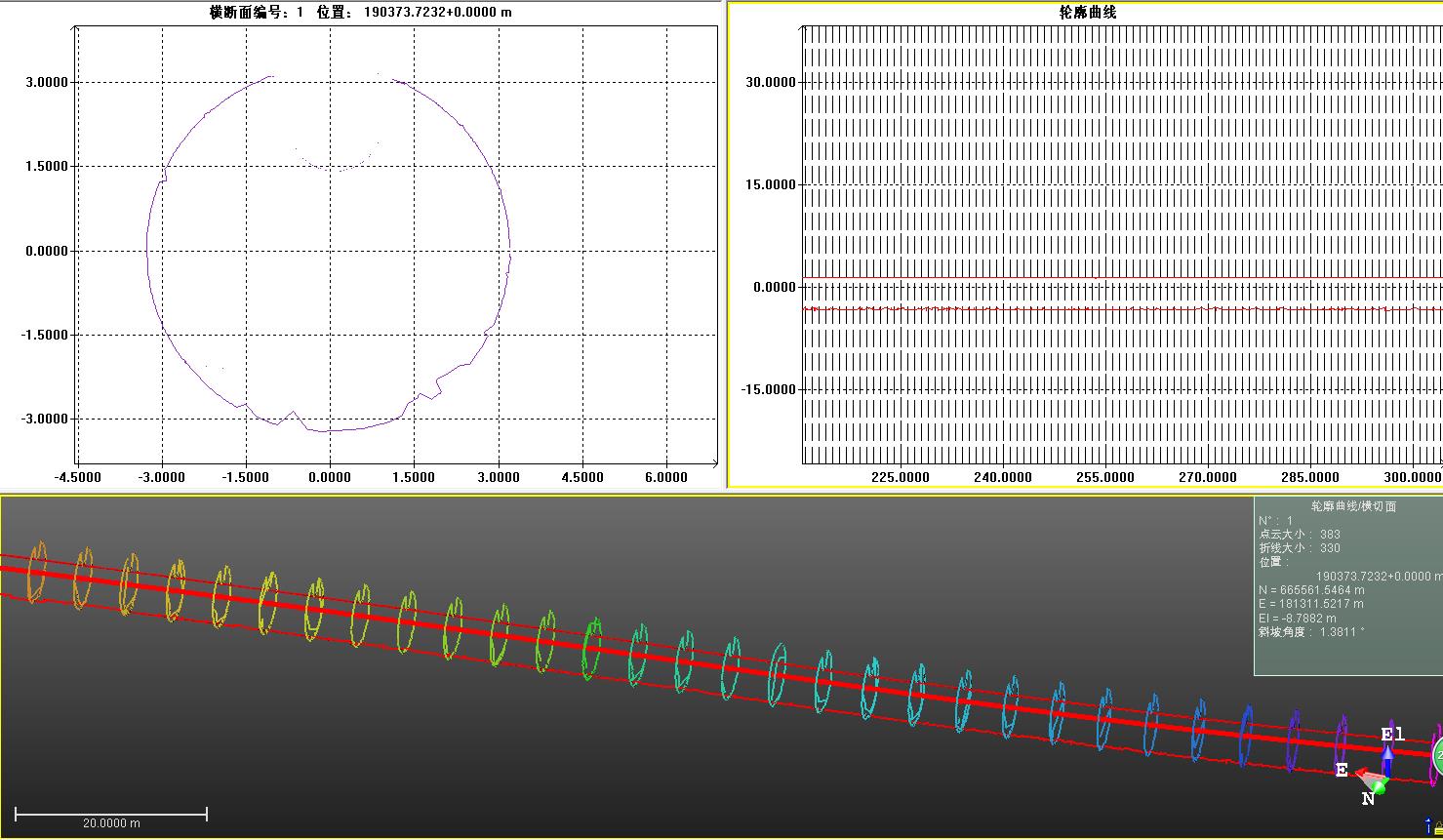

Trimble RealWorks 提供断面工具，可以根据点云一键生成断面，并支持报告打印和输出到 CAD。通过各个断面拟合中心，从而间接提取隧道竣工中心线，为指导后面的轨道铺设提供精准数据。
检测分析

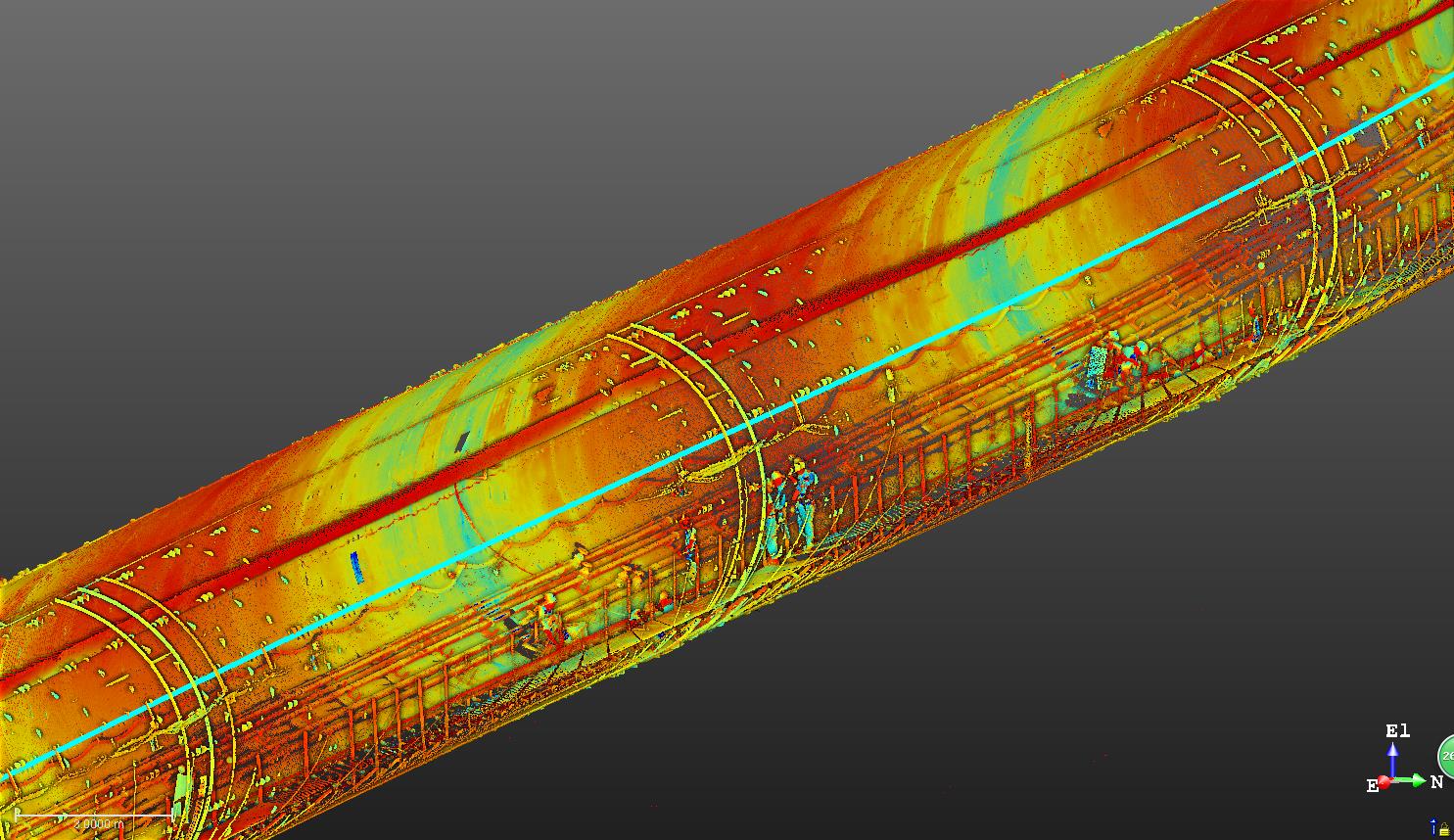

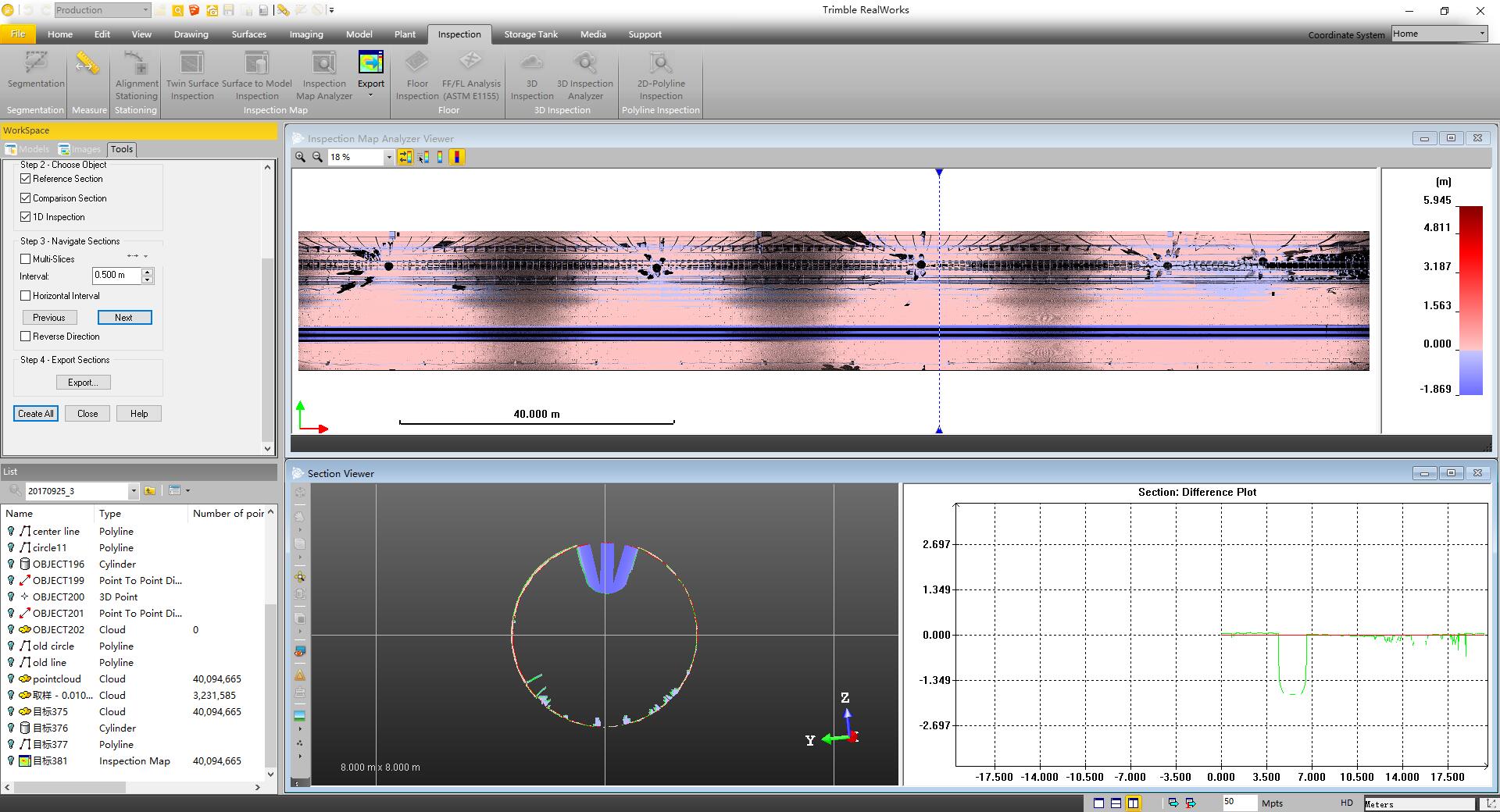

Trimble RealWorks分析模块中的表面与模型检测工具，可将设计模型与扫描模型进行分析对比，可以用于超欠挖分析与竣工验收。
软件简介
Trimble Realworks是专为当今各种扫描应用来设计的、功能强大的办公软件，可从各种三维激光扫描仪导入丰富的数据并将其转换为引人注目的三维成果。
- 配准、可视化、浏览、管理扫描仪点云数据
- 管理、处理和分析大数据集
- 无标靶自动配准，生成报告
- 集成来自Trimble GNSS、全站仪和3D数据
- 导出CAD设计包
- 发布项目数据包供单独浏览、测量、注解
- 5个版本适应不同应用场景
项目总结
相比传统测量，三维激光扫描获取的数据更加丰富全面，可以很好的应用于隧道断面测量，超欠挖分析，砌衬检测等应用，而天宝TX8结合Trimble RealWorks软件更是将这种优势发挥到极致：
- 天宝TX8操作简单，人体学设计的把柄可提可托，坚固耐用胜任各种恶劣作业环境，同时其扫描速度快，精度高，数据质量可靠，让你放心。
- 强大的Trimble RealWorks软件集配准，编辑，分析与建模功能于一身，可提交丰富的交付成果，助你高效的管理点云数据。
